现今医院需要新的门诊管理系统。该系统是为小型医院开发的一个小型信息处理系统。实现一个从信息收集、处理到查询的完整的处理方案。从门诊挂号处可以将任何信息记录到数据库中,以方便查询。软件的操作者的权限层次要有明确的分类,进入软件时要进行身分验证,出于对患者个人隐私的负责,患者的病历记录只能在患者就医期间由主治医生调阅,共他任何人无权查询。患者可联机注册成为用户,设定自已的登录名及密码,可按医生姓名自定义查询,可基于查询结果进行预约,若指定医生当日预约量已满时,则预约失败。预约结果随机返回给患者,可对已经进行的情况查看或撤消,预约成功后可查询主治医生信息、病历信息。医生可查看预约患者情况,可查询患者病历,可创建患者病历,可对患者的病历进行修改。
要求:完成用例图;用例描述;领域模型;系统顺序图。
请用手写和软件两种方式完成绘图
写清楚自己的班级、姓名、和学号,

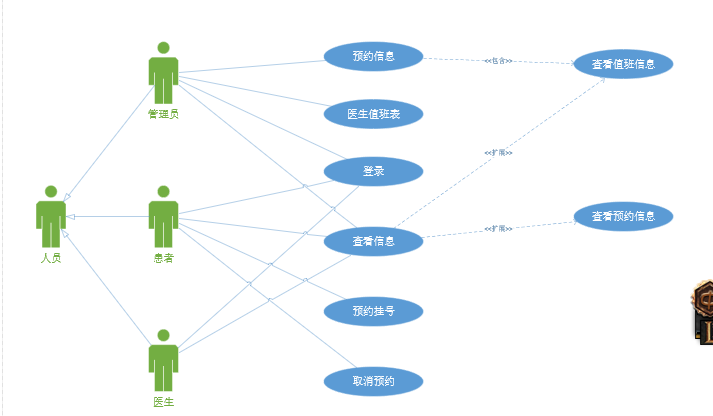

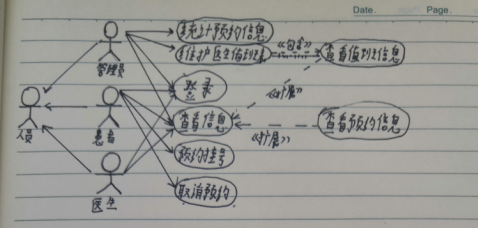

用例图:

用例描述:

医院网上挂号预约系统由预约挂号、医生查询和系统管理等模块组成.
a.病人登录系统后,可以浏览医院内所有医生一周内的值班信息表,选择挂号的科室和价格;系统自动列出符合病人要求的可预约的医生信息列表,并提供相应的预约导航链接;病人通过导航链接查看医生的详细信息,如专长、职称、联系电话等, -旦找到合适的医生,便可正式预约挂号.同时系统还具有向病人提供查询已有预约和取消已有预约的功能,允许病人在线修改个人联系信息和登录密码.
b.医生通过系统可以查询自己的值班信息、求医病人的预约信息及病人的详细信息.
c.管理员应用系统,可以查看所有医生的值班信息,并可进行添加、修改、删除等维护工作,可以对系统处理过的所有预约信息进行查询和统计,为医院决策机构提供参考

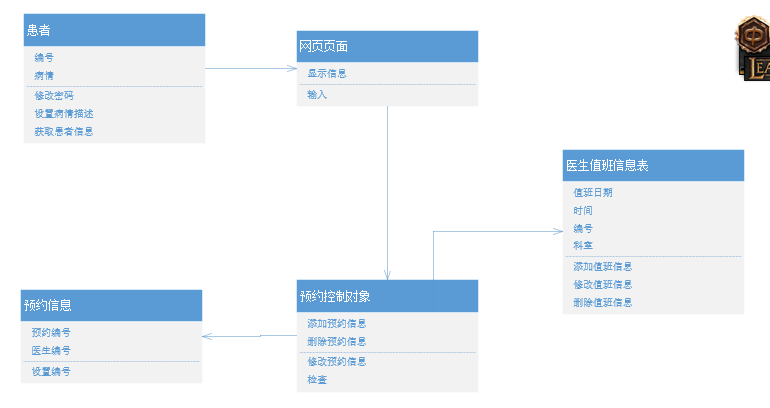

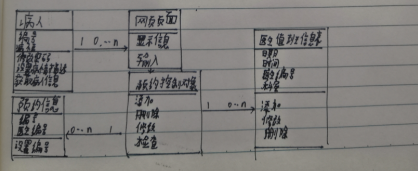

领域模型:

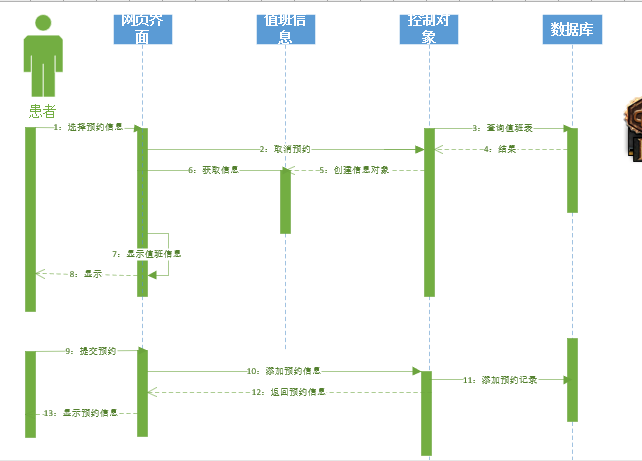

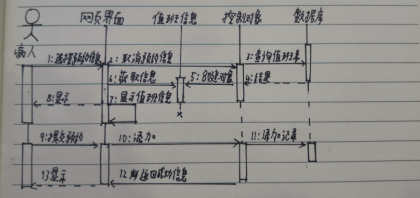

系统顺序图:
